K8S 高可用集群安装
2024/4/7大约 46 分钟
K8S 高可用集群安装
基于 1.23.1
理解与初始化
Kubeadm和二进制安装区别
Kubeadm 安装 K8s 高可用集群是官方推荐的方式。但是生产环境还是建议使用二进制安装方式！
经测试如果有两套 K8s 集群分别为 Kubeadm 安装和二进制安装。集群规格为3个 master 节点和几个 node 节点。如果把所有机器一起关机再启动的话二进制 K8s 集群恢复的更快且未出现集群不可用！而Kubeadm 搭建的 K8s 集群出现过集群不可用的情况！
推荐使用 Kubeadm 安装开发环境 K8s 集群，安装过程较简单！
推荐使用 二进制 安装生产环境 K8s 集群，更有保障！虽然手动部署麻烦点但期间可以学习很多工作原理，也利于后期维护。
还有其他安装方式如：ansible、官方自动化工具。待探索
注意：
- ansible方式：
Master节点安装不需要自动化
由于会经常添加Node节点，playbook
安装需要注意的细节
生产环境中 etcd 一定要和系统盘分开，一定要用ssd硬盘
Docker 数据盘也要和系统盘分开，有条件使用 ssd 硬盘
K8s 高可用架构图
总览
# 键值数据库，用于存放K8s数据（资源充足可独立部署），只与APIServer 交互
Etcd
# 控制节点（用于控制整个集群）
Master*
- Kube-APIServer # 整个K8s的控制单元，所有流量都会经过它（集群统一入口，以restful方式操作）
- ControllerManager # 集群控制器（处理集群中常规后台任务，一个资源对应一个控制器）
- Scheduler # 集群调度器（选择node节点进行应用部署）
- Kubelet | Kube-Proxy # 当机器资源不够时，master节点也可部署node组件即 Kubelet 和 Kube-Proxy
# 负载均衡(方案有：nginx+keepalived、keepalived+haproxy、f5硬件负载等)
Load Balancer
# 业务节点（用于跑pod和容器）
Node*
- Kubelet # master 的代理组件，管理当前 node 的各种容器操作
- Kube-Proxy # 提供网络代理，负载均衡的操作

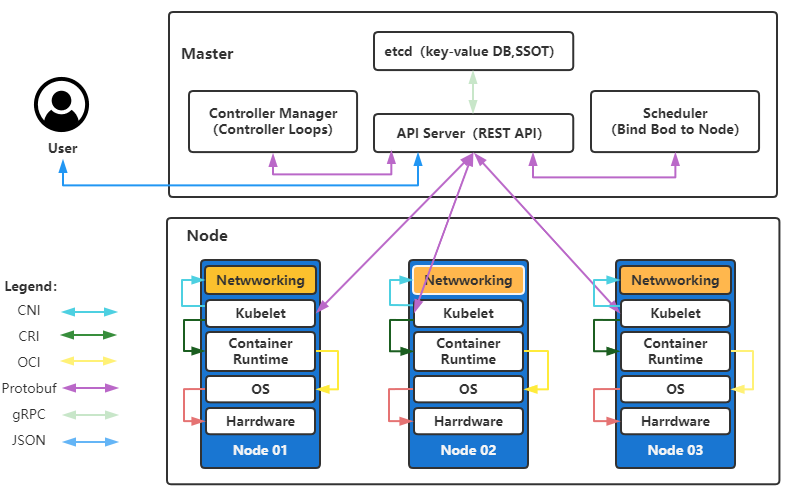

内部关系
核心概念
# 三个重要核心概念
# 1. pod
- 最小部署单元
- 一组容器的集合
- 一个pod中的容器共享网络
- 生命周期是短暂的（例如服务器重启后会重新创建pod）
# 2. controller
- 确保预期的pod副本数量
- 无状态应用部署（与存储、网络ip唯一等限制无关）
- 有状态应用部署
- 可以确保所有的node运行同一个pod
- 一次性任务和定时性任务
# 3. Service
- 定义一组pod的访问规则集群网段划分
集群安装时会涉及到三个网段，三个网段一定不能有重复或交叉！
宿主机网段：就是安装k8s的服务器
Pod网段：k8s Pod的网段，相当于容器的IP
Service网段：k8s service网段，service用于集群容器通信。
计算方法
# 一般service网段会设置为 10.96.0.0/12
# Pod网段会设置成 10.244.0.0/12 或者 172.16.0.0/12
# 宿主机网段可能是 192.168.0.0/24
# 需要注意的是这三个网段不能有任何交叉。比如如果宿主机的IP是 10.105.0.x，那么service网段就不能是 10.96.0.0/12，因为 10.96.0.0/12 网段可用IP是：10.96.0.1 ~ 10.111.255.255。所以10.105是在这个范围之内的属于网络交叉，此时service网段需要更换，可以更改为192.168.0.0/16网段（注意如果service网段是192.168开头的子网掩码最好不要是12而是16，因为子网掩码是12他的起始IP为192.160.0.1 不是192.168.0.1）。
# 注意搭配，均为10网段、172网段、192网段的搭配，第一个开头数字不一样就免去了网段冲突的可能性，也可以减去计算的步骤。当前规划
# 1. 主机节点网段
192.168.101.0/24
# 2. Service 网段（相当与Pod的代理，可以代理到Pod上）
10.96.0.0/12
# 3. Pod 网段（Pod是容器的集合）
172.16.0.0/12集群资源配置
| 机器角色（主机名） | Ip | 规格 |
|---|---|---|
| k8s-master01 | 192.168.101.101 | 2C4G |
| k8s-master02 | 192.168.101.102 | 2C4G |
| k8s-master03 | 192.168.101.103 | 2C4G |
| k8s-node01 | 192.168.101.201 | 2C4G |
| k8s-node02 | 192.168.101.202 | 2C4G |
| k8s-master-lb | 192.168.101.200 | - |
K8S 版本要求
- 生产环境一定要安装稳定版本
- 小版本号(第三个) 一定要大于5，例如 1.23.5
OS系统初始化
在开始之前，部署 Kubernetes 集群机器需要满足以下条件：
- 硬件配置：>= 2GB RAM，>= 2 CPU ，>= 30GB 磁盘
- 集群中所有机器之间网络互通。所有机器使用静态Ip，不能使用 DHCP
- 操作系统 CentOS7.x-86_x64，系统升级到 7.9
- 设置yum源与安装基础软件
- 关闭防火墙、安全组件、swap 分区、dnsmasq、NetworkManager
- 设置hosts、更改主机名
- 时间同步
- 配置 limit
- Master01 配置免密登录其他节点
- 升级centos 内核到 4.18 +
- 安装 ipvsadm 替代 iptables
- 开启一些 k8s 集群中必须的内核参数
# 1. 升级系统(此处升级没有升级内核，后面会单独升级内核)
yum update -y --exclude=kernel*
# 升级后
[root@localhost ~]# cat /etc/redhat-release
CentOS Linux release 7.9.2009 (Core)
# 2. 设置yum源与安装基础软件
# base 源
curl -o /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo
# 替换阿里云 mirror 地址（阿里源Bug）
sed -i -e '/mirrors.cloud.aliyuncs.com/d' -e '/mirrors.aliyuncs.com/d' /etc/yum.repos.d/CentOS-Base.repo
# 在新主机上首次安装 Docker Engine-Community 之前需要设置 Docker 仓库
# 之后可以从仓库安装和更新 Docker
# 安装所需的软件包。yum-utils 提供了 yum-config-manager
# 且 device mapper 存储驱动程序需要 device-mapper-persistent-data 和 lvm2
yum install -y yum-utils device-mapper-persistent-data lvm2
# 设置 docker 稳定的 yum 源
yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
# 添加 k8s 阿里 yum 源
cat > /etc/yum.repos.d/kubernetes.repo << EOF
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF
# 必备软件安装
yum install wget jq psmisc vim net-tools telnet yum-utils device-mapper-persistent-data lvm2 git sshpass -y
# 3. 关闭防火墙
systemctl disable --now firewalld
# 关闭selinux
setenforce 0 # 临时
sed -i 's#SELINUX=enforcing#SELINUX=disabled#g' /etc/sysconfig/selinux # 永久
sed -i 's#SELINUX=enforcing#SELINUX=disabled#g' /etc/selinux/config # 永久
# 关闭swap分区
swapoff -a && sysctl -w vm.swappiness=0 # 临时
sed -ri '/^[^#]*swap/s@^@#@' /etc/fstab # 永久
# 关闭dnsmasq
systemctl disable --now dnsmasq
# 关闭NetworkManager
systemctl disable --now NetworkManager
# 4. 在 master 添加 hosts
cat >> /etc/hosts << EOF
192.168.101.101 k8s-master01
192.168.101.102 k8s-master02
192.168.101.103 k8s-master03
192.168.101.200 k8s-master-lb # 如果不是高可用集群，该IP为Master01的IP
192.168.101.201 k8s-node01
192.168.101.202 k8s-node02
EOF
# 设置主机名（可与host名一致）
hostnamectl set-hostname <hostname>
# 5.时间同步
rpm -ivh http://mirrors.wlnmp.com/centos/wlnmp-release-centos.noarch.rpm
yum install ntpdate -y
ln -sf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
echo 'Asia/Shanghai' >/etc/timezone
ntpdate time2.aliyun.com
echo "*/5 * * * * ntpdate time2.aliyun.com" >> /etc/crontab
# 6. 配置 limit
ulimit -SHn 65535
cat >> /etc/security/limits.conf << EOF
* soft nofile 65536
* hard nofile 131072
* soft nproc 65535
* hard nproc 655350
* soft memlock unlimited
* hard memlock unlimited
EOF
# 7. 在 Master01 配置免密登录其他节点
mkdir -p /root/.ssh && cd /root/.ssh && ssh-keygen -f "id_rsa" -N "";
for i in k8s-master01 k8s-master02 k8s-master03 k8s-node01 k8s-node02;do sshpass -p "1234321" ssh-copy-id -o StrictHostKeyChecking=no root@$i ;done
# 8.centos7升级内核版本（需要升级至4.18+）
# 内核升级原因:
# ①. ipvs对内核版本有要求
# ②. centos7默认内核版本为3.10，使用docker和 k8s可能会出现
# 一些bug。如容器报磁盘空间不足但是宿主机磁盘是够的
# 导入公钥
rpm --import https://www.elrepo.org/RPM-GPG-KEY-elrepo.org
# Centos7添加ElRepo源
rpm -Uvh http://www.elrepo.org/elrepo-release-7.0-2.el7.elrepo.noarch.rpm
# 查看可以更新的内核版本（其中-lt为长期支持版本，-ml为最新稳定版本）
yum --disablerepo="*" --enablerepo="elrepo-kernel" list available
# 安装lt版本（毕竟Centos7已经停止支持）
yum --enablerepo=elrepo-kernel install kernel-lt -y
# 查看系统有哪些内核启动项
awk -F\' '$1=="menuentry " {print $2}' /etc/grub2.cfg
# 设置启动项，
# 设置从第一个CentOS Linux (5.4.209-1.el7.elrepo.x86_64) 7 (Core)启动
grub2-set-default 0
# 重启服务器
reboot
# 移除旧内核（不建议）
yum remove kernel -y
# 9. 安装ipvsadm（ipvs对内核版本有要求，必须先升级内核）
# 理解：
# ①. ipvs相对与iptables性能更好.特别是集群规模很大时，iptables代理模式几乎不可用
# ②. kube-proxy当前实现了三种代理模式：userspace, iptables, ipvs
# - userspace mode: userspace是在用户空间，通过kube-proxy来实现service
# 的代理服务
# - iptables mode：该模式完全利用内核iptables来实现service的代理和LB, 这是
# K8s在v1.2及之后版本默认模式
# - ipvs mode：在kubernetes 1.8以上的版本中，对于kube-proxy组件增加了除
# iptables模式和用户模式之外还支持ipvs模式
# 安装ipvs客户端工具
yum install ipvsadm ipset sysstat conntrack libseccomp -y
# 注意：所有节点配置ipvs模块，在内核4.19版本nf_conntrack_ipv4 已经改为nf_conntrack
# 导入模块
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack
# 配置
cat >> /etc/modules-load.d/ipvs.conf << EOF
ip_vs
ip_vs_lc
ip_vs_wlc
ip_vs_rr
ip_vs_wrr
ip_vs_lblc
ip_vs_lblcr
ip_vs_dh
ip_vs_sh
ip_vs_fo
ip_vs_nq
ip_vs_sed
ip_vs_ftp
ip_vs_sh
nf_conntrack
ip_tables
ip_set
xt_set
ipt_set
ipt_rpfilter
ipt_REJECT
ipip
EOF
# 应用
systemctl enable --now systemd-modules-load.service
# 检查是否加载
lsmod | grep --color=auto -e ip_vs -e nf_conntrack
# 10.开启一些 k8s 集群中必须的内核参数
cat <<EOF > /etc/sysctl.d/k8s.conf
net.ipv4.ip_forward = 1
net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1
fs.may_detach_mounts = 1
net.ipv4.conf.all.route_localnet = 1
vm.overcommit_memory=1
vm.panic_on_oom=0
fs.inotify.max_user_watches=89100
fs.file-max=52706963
fs.nr_open=52706963
net.netfilter.nf_conntrack_max=2310720
net.ipv4.tcp_keepalive_time = 600
net.ipv4.tcp_keepalive_probes = 3
net.ipv4.tcp_keepalive_intvl =15
net.ipv4.tcp_max_tw_buckets = 36000
net.ipv4.tcp_tw_reuse = 1
net.ipv4.tcp_max_orphans = 327680
net.ipv4.tcp_orphan_retries = 3
net.ipv4.tcp_syncookies = 1
net.ipv4.tcp_max_syn_backlog = 16384
net.ipv4.ip_conntrack_max = 65536
net.ipv4.tcp_max_syn_backlog = 16384
net.ipv4.tcp_timestamps = 0
net.core.somaxconn = 16384
EOF
# 应用
sysctl --system
# 所有节点配置完内核后，重启服务器，保证重启后内核依旧加载
lsmod | grep --color=auto -e ip_vs -e nf_conntrack所有节点安装 Runtime(Docker)
如果安装的版本低于1.24，选择Docker和Containerd均可，高于1.24选择Containerd作为Runtime。
# 可以在 k8s 源码的 CHANGELOG 文件中查找指定k8s版本推荐的docker版本
yum install docker-ce-20.10.* docker-ce-cli-20.10.* -y
# 由于新版Kubelet建议使用systemd，所以把Docker的CgroupDriver也改成systemd
mkdir -p /etc/docker && cat > /etc/docker/daemon.json <<EOF
{
"exec-opts": ["native.cgroupdriver=systemd"]
}
EOF
# 添加阿里云 YUM 软件源
#sudo tee /etc/docker/daemon.json <<-'EOF'
#{
# "registry-mirrors": ["https://sjmzhm90.mirror.aliyuncs.com"]
#}
#EOF
# 开机自启动
systemctl daemon-reload && systemctl enable --now docker集群安装不成功排查步骤
# 1. 检查所有节点firewalld和selinux是否已经关闭，getenforce命令结果必须为disabled
#
# 2. 检查宿主机网段、service网段、pod网段是否冲突，需要注意子网掩码
#
# 3. 检查集群的VIP是不是可以telnet（master节点）
# - Kubeadm：telnet VIP 16443
# - 二进制：telnet VIP 8443
# - 如果上述不通，telnet 127.0.0.1 16443或8443
# - 如果127.0.0.1通的，但是VIP不通，则可以认为是VIP的问题，VIP的问题一般为：
# a. 该环境不支持VIP
# b. 集群防火墙或者selinux没有关闭
# c. VIP没有成功绑定
#
# 4. 如果上述均正常，需要查看系统日志有无异常
# - 首先查看各个服务器有无异常日志：tail -f /var/log/messages
# - 查看有无异常容器：kubectl get po --all-namespaces | grep -v Running
# - 如果有异常容器，根据异常的状态获取对应错误日志，之后可以尝试Google或百度进行排查
# - 对应状态错误日志查看方式如下表
集群搭建(kubeadm方式)
Kubeadm 安装梳理
# 1. 安装及优化部分
# - 基本环境配置及优化
# - 安装 Runtime（如docker）
# - Kubeadm & Kubelet & Kubectl
# - 高可用实现
# 2. 集群建立部分
# - Master 节点初始化
# - Node 节点配置
# - CNI 网络插件安装
# 3. Addons 安装
# - Metrics Server 数据采集
# - Dashboard 图形化工具
# ...
# 4. 收尾工作
# - 集群可用性验证
# - 生产必备配置所有节点安装kubeadm/kubelet/kubectl
# 在Master01节点查看最新的Kubernetes版本
yum list kubeadm.x86_64 --showduplicates | sort -r
# 安装1.23最新版本kubeadm、kubelet和kubectl(安装kubeadm会把依赖的kubelet和kubectl一起装上)
yum install -y kubeadm-1.23.1 kubelet-1.23.1 kubectl-1.23.1
# 设置Kubelet开机自启动（由于还未初始化，没有kubelet的配置文件，此时kubelet无法启动，无需管理）
systemctl daemon-reload && systemctl enable --now kubelet高可用组件HAProxy/KeepAlived
注意：
- 如果不是高可用集群，haproxy和keepalived无需安装
- 公有云要用公有云自带的负载均衡，比如阿里云的SLB，腾讯云的ELB，用来替代haproxy和keepalived，因为公有云大部分都是不支持keepalived的，另外如果用阿里云的话，kubectl 控制端不能放在master节点，推荐使用腾讯云，因为阿里云的slb有回环的问题，也就是slb代理的服务器不能反向访问SLB，但是腾讯云修复了这个问题。
- 如果一定要使用阿里云且控制端放在master节点，则需要在slb后面再加一层代理 (例如Nginx代理)
所有 Master 节点通过 yum 安装 HAProxy 和 KeepAlived
yum install -y keepalived haproxy所有 Master 节点配置 HAProxy（详细配置参考 HAProxy 文档，所有 Master 节点的 HAProxy配置相同）
注意：最后面需要改成 Master 节点的主机地址
mkdir -p /etc/haproxy
cat > /etc/haproxy/haproxy.cfg << EOF
global
maxconn 2000
ulimit-n 16384
log 127.0.0.1 local0 err
stats timeout 30s
defaults
log global
mode http
option httplog
timeout connect 5000
timeout client 50000
timeout server 50000
timeout http-request 15s
timeout http-keep-alive 15s
frontend monitor-in
bind *:33305
mode http
option httplog
monitor-uri /monitor
frontend k8s-master
bind 0.0.0.0:16443
bind 127.0.0.1:16443 # 16443 为 haproxy 端口
mode tcp
option tcplog
tcp-request inspect-delay 5s
default_backend k8s-master
backend k8s-master
mode tcp
option tcplog
option tcp-check
balance roundrobin
default-server inter 10s downinter 5s rise 2 fall 2 slowstart 60s maxconn 250 maxqueue 256 weight 100
server k8s-master01 192.168.101.101:6443 check # 6443 为 apiserver 端口
server k8s-master02 192.168.101.102:6443 check
server k8s-master03 192.168.101.103:6443 check
EOFMaster01 节点配置 keepalived
cat > /etc/keepalived/keepalived.conf << EOF
! Configuration File for keepalived
global_defs {
router_id LVS_DEVEL
script_user root
enable_script_security
}
vrrp_script chk_apiserver {
script "/etc/keepalived/check_apiserver.sh"
interval 5
weight -5
fall 2
rise 1
}
vrrp_instance VI_1 {
state MASTER # 角色
interface enp0s3 # 网卡名
mcast_src_ip 192.168.101.101 # 本机IP
virtual_router_id 51
priority 101
advert_int 2
authentication {
auth_type PASS
auth_pass K8SHA_KA_AUTH
}
virtual_ipaddress {
192.168.101.200 # 虚拟Ip
}
track_script {
chk_apiserver
}
}
EOFMaster02 节点配置 keepalived
# 相对与 Master01
...
state BACKUP
...
mcast_src_ip 192.168.1.102
...Master03 节点配置 keepalived
# 相对与 Master01
...
state BACKUP
...
mcast_src_ip 192.168.1.103
...所有master节点配置KeepAlived健康检查文件
cat > /etc/keepalived/check_apiserver.sh << EOF
#!/bin/bash
err=0
for k in \$(seq 1 3)
do
check_code=\$(pgrep haproxy)
if [[ \$check_code == "" ]]; then
err=\$(expr \$err + 1)
sleep 1
continue
else
err=0
break
fi
done
if [[ \$err != "0" ]]; then
echo "systemctl stop keepalived"
/usr/bin/systemctl stop keepalived
exit 1
else
exit 0
fi
EOF
# 赋权
chmod +x /etc/keepalived/check_apiserver.sh启动 haproxy 和 keepalived
systemctl daemon-reload && systemctl enable --now haproxy && systemctl enable --now keepalived重要：如果安装了keepalived和haproxy，需要测试keepalived是否是正常的
# 测试VIP
[root@k8s-master01 ~]# ping 192.168.101.200 -c 4
PING 192.168.101.200 (192.168.101.200) 56(84) bytes of data.
64 bytes from 192.168.101.200: icmp_seq=1 ttl=64 time=0.464 ms
[root@k8s-master01 ~]# telnet 192.168.101.200 16443
Trying 192.168.101.200...
Connected to 192.168.101.200.
Escape character is '^]'.
# 如果ping不通且telnet没有出现 ']'符号则认为VIP不可以，不可在继续往下执行
# 需要排查keepalived的问题，比如防火墙和selinux，haproxy和keepalived的状态，监听端口等
# - 所有节点查看防火墙状态必须为disable和inactive：systemctl status firewalld
# - 所有节点查看selinux状态，必须为disable：getenforce
# - master节点查看haproxy和keepalived状态：systemctl status keepalived haproxy
# - master节点查看监听端口：netstat -lntpkubeadm集群初始化
在Master01节点创建kubeadm-config.yaml配置文件如下：
cat > /root/kubeadm-config.yaml << EOF
apiVersion: kubeadm.k8s.io/v1beta2
bootstrapTokens:
- groups:
- system:bootstrappers:kubeadm:default-node-token
token: 7t2weq.bjbawausm0jaxury
ttl: 24h0m0s
usages:
- signing
- authentication
kind: InitConfiguration
localAPIEndpoint:
advertiseAddress: 192.168.101.101 # 本机IP（即 Master01 Ip地址）
bindPort: 6443
nodeRegistration:
criSocket: /var/run/dockershim.sock # 如果是Docker作为Runtime配置此项
# criSocket: /run/containerd/containerd.sock # 如果是Containerd作为Runtime配置此项
name: k8s-master01 # 本主机名
taints:
- effect: NoSchedule
key: node-role.kubernetes.io/master
---
apiServer:
# 注意: 如果不是高可用集群,证书因该颁发给 Master01
certSANs:
- 192.168.101.200 # 将证书颁发给虚拟IP
timeoutForControlPlane: 4m0s
apiVersion: kubeadm.k8s.io/v1beta2
certificatesDir: /etc/kubernetes/pki
clusterName: kubernetes
# 注意:
# 1.如果不是高可用集群 controlPlaneEndpoint 应为 master01的地址和apiserver的端口
# 即 192.168.101.101:6443
# 2.如果是 公有云lb 负载，controlPlaneEndpoint 应为负载均衡的地址
controlPlaneEndpoint: 192.168.101.200:16443 # 虚拟IP地址和haproxy端口
controllerManager: {}
dns:
type: CoreDNS
etcd:
local:
dataDir: /var/lib/etcd
imageRepository: registry.cn-hangzhou.aliyuncs.com/google_containers
kind: ClusterConfiguration
kubernetesVersion: v1.23.1 # 更改此处的版本号和kubeadm version一致
networking:
dnsDomain: cluster.local
podSubnet: 172.16.0.0/12 # pod容器的网段
serviceSubnet: 10.96.0.0/12 # 访问service的网段
scheduler: {}
EOF更新 kubeadm文件
kubeadm config migrate --old-config kubeadm-config.yaml --new-config new.yaml将new.yaml文件复制到其他master节点
for i in k8s-master02 k8s-master03; do scp new.yaml $i:/root/; done之后所有Master节点执行下面命令提前下载镜像，可以节省初始化时间（其他节点不需要更改任何配置，包括IP地址也不需要更改）
kubeadm config images pull --config /root/new.yaml所有节点设置开机自启动 kubelet（如果启动失败无需管它，初始化成功以后即可启动）
systemctl enable --now kubelet在 Master01 节点进行初始化，初始化以后会在 /etc/kubernetes 目录下生成对应的证书和配置文件，之后其他 Master 节点加入 Master01 即可
kubeadm init --config /root/new.yaml --upload-certs
# 此外还有一种不用配置文件的初始化方式，所有需要改的属性都通过参数传入，不常用
# kubeadm init --control-plane-endpoint "LOAD_BALANCER_DNS:LOAD_BALANCER_PORT"--upload-certs如果初始化失败，重置后再次初始化（没有失败不要执行）
# 查看报错日志
tail -f /var/log/message
# 重置
kubeadm reset -f
ipvsadm --clear
rm -rf ~/.kube初始化成功后，会产生 Token 值，用于其他节点加入时使用，因此要记录下初始化成功生成的 token 值
You can now join any number of the control-plane node running the following command on each as root:
# master 节点加入集群命令
kubeadm join 192.168.101.200:16443 --token 7t2weq.bjbawausm0jaxury \
--discovery-token-ca-cert-hash sha256:e3a321294a9553a3af63004481e372036d74b2bb135d104bd857dea4069e1591 \
--control-plane --certificate-key f3dbbc49002743a8371984239db2a64740c10e8e4157bcb5b38631e982da1165
Then you can join any number of worker nodes by running the following on each as root:
# node 节点加入集群命令
kubeadm join 192.168.101.200:16443 --token 7t2weq.bjbawausm0jaxury \
--discovery-token-ca-cert-hash sha256:e3a321294a9553a3af63004481e372036d74b2bb135d104bd857dea4069e1591Master01节点配置环境变量，用于访问Kubernetes集群
# 下面两种方式在初始化成功后，输出提示中都有提到
# 方式一：配置环境变量
cat <<EOF >> /root/.bashrc
export KUBECONFIG=/etc/kubernetes/admin.conf
EOF
source /root/.bashrc
# 方式二：
mkdir -p $HOME/.kube
# 集群管理员的config文件
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
# 按提示操作（配置完成后就可以看到集群状态了）
# 为什么要配置环境变量？
# 当未配置环境变量时执行kubectl命令会报错，即连接不上k8s集群
[root@k8s-master01 ~]# kubectl get node
The connection to the server localhost:8080 was refused - did you spcify the right host or port?
# 原因是 kubectl 连接 k8s集群 是需要一个证书文件的，这个文件就是/etc/kubernetes 下的admin.conf
# 查看节点状态
kubectl get node
# 采用初始化安装方式，所有的系统组件均以容器的方式运行并且在kube-system命名空间内，此时可以查看Pod状态
kubectl get po -n kube-system
# 我们发现coredns一直处于pending状态，其实是因为没有安装网络插件导致的，后面再安装！高可用 Master
其他master加入集群，master02和master03分别执行
kubeadm join 192.168.101.200:16443 --token 7t2weq.bjbawausm0jaxury \
--discovery-token-ca-cert-hash sha256:e3a321294a9553a3af63004481e372036d74b2bb135d104bd857dea4069e1591 \
--control-plane --certificate-key f3dbbc49002743a8371984239db2a64740c10e8e4157bcb5b38631e982da1165Node节点配置
Node节点上主要部署公司的一些业务应用，生产环境中不建议Master节点部署系统组件之外的其他Pod，测试环境可以允许Master节点部署Pod以节省系统资源。
Node节点加入集群，node01 和 node02 分别执行：
kubeadm join 192.168.101.200:16443 --token 7t2weq.bjbawausm0jaxury \
--discovery-token-ca-cert-hash sha256:e3a321294a9553a3af63004481e372036d74b2bb135d104bd857dea4069e1591所有节点初始化完成后，查看集群状态
[root@k8s-master01 ~]# kubectl get node
NAME STATUS ROLES AGE VERSION
k8s-master01 NotReady control-plane,master 17m v1.23.1
k8s-master02 NotReady control-plane,master 68s v1.23.1
k8s-master03 NotReady control-plane,master 15s v1.23.1
k8s-node01 NotReady <none> 10s v1.23.1
k8s-node02 NotReady <none> 15s v1.23.1Token 过期处理
# 1.查看kube-system命名空间下的所有用户凭证
kubectl get secret -n kube-system
# 2.如何查看其他节点加入集群用的是哪个token呢？
# 其实在前面集群初始化时，kubeadm-config.yaml配置文件中已经指定了token的uid
# 如下：7t2weq
bootstrapTokens:
- groups:
- system:bootstrappers:kubeadm:default-node-token
token: 7t2weq.bjbawausm0jaxury
# 查找
[root@k8s-master01 ~]# kubectl get secret -n kube-system | grep 7t2weq
bootstrap-token-7t2weq bootstrap.kubernetes.io/token 6 27m
# 3.查看token详情
[root@k8s-master01 ~]# kubectl get secret -n kube-system bootstrap-token-7t2weq -oyaml
apiVersion: v1
data:
auth-extra-groups: c3lzdGVtOmJvb3RzdHJhcHBlcnM6a3ViZWFkbTpkZWZhdWx0LW5vZGUtdG9rZW4=
expiration: MjAyMi0wOC0wOVQxNjo0NzozOFo= # base64 加密的有效时间
token-id: N3Qyd2Vx
token-secret: YmpiYXdhdXNtMGpheHVyeQ==
usage-bootstrap-authentication: dHJ1ZQ==
usage-bootstrap-signing: dHJ1ZQ==
kind: Secret
metadata:
creationTimestamp: "2022-08-08T16:47:38Z"
name: bootstrap-token-7t2weq
namespace: kube-system
resourceVersion: "388"
uid: 943050b8-110a-43f0-b16d-9eecdb5e8b4f
type: bootstrap.kubernetes.io/token
# base64解密token有效时间（发现有效时间是1天）
echo "MjAyMi0wOC0wOVQxNjo0NzozOFo=" | base64 -d
# 4. 重新生成集群加入使用的token
kubeadm token create --print-join-command
# 5. 重新生成集群加入使用的证书(master节点加入时需要)
kubeadm init phase upload-certs --upload-certs安装网络插件 Calico
在 Master01 节点安装 Calico
跨节点通信就是通过网络插件实现的。K8s可以使用的网络插件有很多，这里我们推荐使用 Calico（用的人比较多，且支持网络策略）

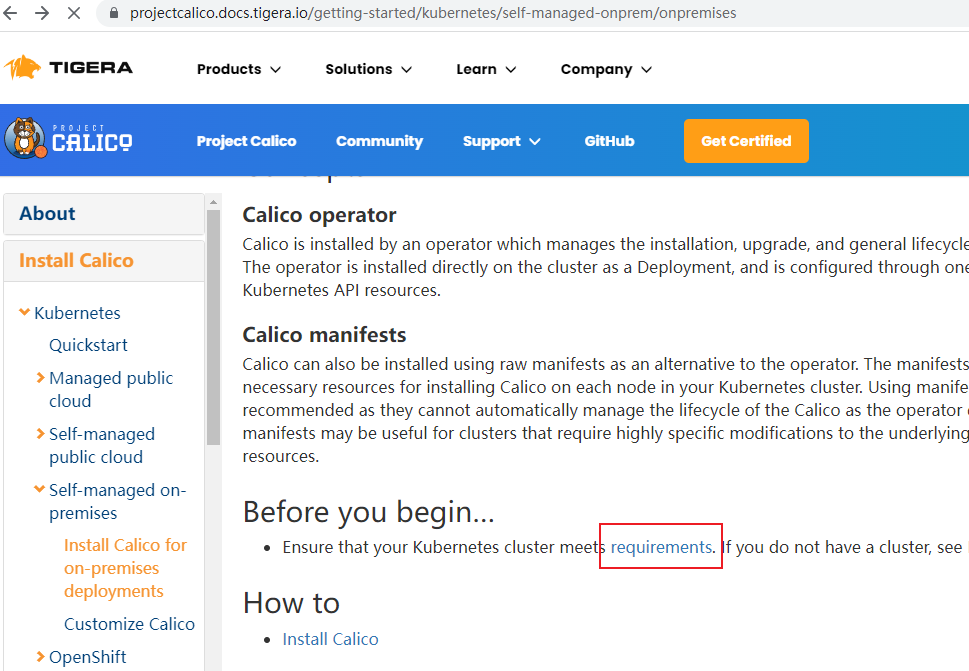

在 Calico 官方 查看 k8s 版本对应的 Calico 版本
# 下载指定版本的配置文件
# v3.23 -> 适用于k8s v1.21、v1.22、v1.23
wget https://docs.projectcalico.org/v3.23/manifests/calico.yaml --no-check-certificate
# 修改配置(去掉注释并修改为我们规划的Pod网段)
- name: CALICO_IPV4POOL_CIDR
value: "172.16.0.0/12"
# 此外，我们可以用下面的方法查询 Pod 网段 (下面是初始化成功后由new.yamlchu'shi'hua写入的配置文件)
POD_SUBNET=$(cat /etc/kubernetes/manifests/kube-controller-manager.yaml | grep cluster-cidr= | awk -F= '{print $NF}')
# 部署应用
kubectl apply -f calico.yamlMetrics 部署
在新版的 Kubernetes 中系统资源的采集均使用 Metrics-server，可以通过 Metrics 采集节点和 Pod 的内存、磁盘、CPU和网络的使用率。
将Master01节点的front-proxy-ca.crt复制到所有Node节点
scp /etc/kubernetes/pki/front-proxy-ca.crt k8s-node01:/etc/kubernetes/pki/front-proxy-ca.crt获取metrics-server, 注意使用的版本,我这里使用的是0.5.0版本的
wget https://github.com/kubernetes-sigs/metrics-server/releases/download/v0.5.0/components.yaml修改deployment, 注意修改的是镜像和初始化参数
apiVersion: v1
kind: ServiceAccount
metadata:
labels:
k8s-app: metrics-server
name: metrics-server
namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
labels:
k8s-app: metrics-server
rbac.authorization.k8s.io/aggregate-to-admin: "true"
rbac.authorization.k8s.io/aggregate-to-edit: "true"
rbac.authorization.k8s.io/aggregate-to-view: "true"
name: system:aggregated-metrics-reader
rules:
- apiGroups:
- metrics.k8s.io
resources:
- pods
- nodes
verbs:
- get
- list
- watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
labels:
k8s-app: metrics-server
name: system:metrics-server
rules:
- apiGroups:
- ""
resources:
- pods
- nodes
- nodes/stats
- namespaces
- configmaps
verbs:
- get
- list
- watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
labels:
k8s-app: metrics-server
name: metrics-server-auth-reader
namespace: kube-system
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: Role
name: extension-apiserver-authentication-reader
subjects:
- kind: ServiceAccount
name: metrics-server
namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
labels:
k8s-app: metrics-server
name: metrics-server:system:auth-delegator
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: system:auth-delegator
subjects:
- kind: ServiceAccount
name: metrics-server
namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
labels:
k8s-app: metrics-server
name: system:metrics-server
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: system:metrics-server
subjects:
- kind: ServiceAccount
name: metrics-server
namespace: kube-system
---
apiVersion: v1
kind: Service
metadata:
labels:
k8s-app: metrics-server
name: metrics-server
namespace: kube-system
spec:
ports:
- name: https
port: 443
protocol: TCP
targetPort: https
selector:
k8s-app: metrics-server
---
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
k8s-app: metrics-server
name: metrics-server
namespace: kube-system
spec:
selector:
matchLabels:
k8s-app: metrics-server
strategy:
rollingUpdate:
maxUnavailable: 0
template:
metadata:
labels:
k8s-app: metrics-server
spec:
containers:
- args:
- --cert-dir=/tmp
# 443 -> 4443
- --secure-port=4443
- --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
- --kubelet-use-node-status-port
- --metric-resolution=15s
# 下面为新增参数（证书相关）
- --kubelet-insecure-tls
- --requestheader-client-ca-file=/etc/kubernetes/pki/front-proxy-ca.crt # change to front-proxy-ca.crt for kubeadm
- --requestheader-username-headers=X-Remote-User
- --requestheader-group-headers=X-Remote-Group
- --requestheader-extra-headers-prefix=X-Remote-Extra-
# 修改为国内镜像
image: registry.cn-beijing.aliyuncs.com/dotbalo/metrics-server:0.5.0
imagePullPolicy: IfNotPresent
livenessProbe:
failureThreshold: 3
httpGet:
path: /livez
port: https
scheme: HTTPS
periodSeconds: 10
name: metrics-server
ports:
# 443 -> 4443
- containerPort: 4443
name: https
protocol: TCP
readinessProbe:
failureThreshold: 3
httpGet:
path: /readyz
port: https
scheme: HTTPS
initialDelaySeconds: 20
periodSeconds: 10
resources:
requests:
cpu: 100m
memory: 200Mi
securityContext:
readOnlyRootFilesystem: true
runAsNonRoot: true
runAsUser: 1000
volumeMounts:
- mountPath: /tmp
name: tmp-dir
# 新增volume
- name: ca-ssl
mountPath: /etc/kubernetes/pki
nodeSelector:
kubernetes.io/os: linux
priorityClassName: system-cluster-critical
serviceAccountName: metrics-server
volumes:
- emptyDir: {}
name: tmp-dir
# 新增volume
- name: ca-ssl
hostPath:
path: /etc/kubernetes/pki
---
apiVersion: apiregistration.k8s.io/v1
kind: APIService
metadata:
labels:
k8s-app: metrics-server
name: v1beta1.metrics.k8s.io
spec:
group: metrics.k8s.io
groupPriorityMinimum: 100
insecureSkipTLSVerify: true
service:
name: metrics-server
namespace: kube-system
version: v1beta1
versionPriority: 100将Master01节点的front-proxy-ca.crt复制到所有Node节点
# 其他node节点同理
scp /etc/kubernetes/pki/front-proxy-ca.crt k8s-node01:/etc/kubernetes/pki/front-proxy-ca.crt安装metrics-server
[root@k8s-master01 1.8+]# kubectl apply -f components.yaml查看pod运行情况，如果成功的话会自动在kube-system下面创建一个pod
需要注意的是，启动需要一定时间，看情况。
[root@k8s-master01 1.8+]# kubectl get pod -n kube-system
metrics-server-5cf8885b66-xfwkt 1/1 Running 0 63s使用kubectl top node 查看资源使用情况
# 报错没关系，是因为pod还没完全创建成功，需要等一段时间。
[root@k8s-master01 ~]# kubectl top node
error: metrics not available yet
[root@k8s-master01 ~]# kubectl top node
error: metrics not available yet
[root@k8s-master01 ~]# kubectl top node
error: metrics not available yet
[root@k8s-master01 ~]# kubectl top node
NAME CPU(cores) CPU% MEMORY(bytes) MEMORY%
k8s-master01 205m 10% 1678Mi 43%
k8s-master02 141m 7% 1388Mi 36%
k8s-master03 147m 7% 1154Mi 30%
k8s-node01 58m 2% 639Mi 16%
k8s-node02 52m 2% 928Mi 24%
[root@k8s-master01 ~]# kubectl top po -A
NAMESPACE NAME CPU(cores) MEMORY(bytes)
kube-system calico-kube-controllers-5c64b68895-59585 3m 24Mi
kube-system calico-node-54bzb 16m 129Mi
kube-system calico-node-7n4hz 17m 132Mi
...如果部署失败
# 1.查看metrics-server服务日志
kubectl logs -n kube-system metrics-server-5cf8885b66-xfwkt
# 2.删除metrics-server资源
[root@k8s-master01 ~]# kubectl delete -f components.yaml###0 Dashboard 部署
Dashboard 用于展示集群中的各类资源，同时也可以通过 Dashboard 实时查看 Pod 的日志和在容器中执行一些命令等。
# 官方github：https://github.com/kubernetes/dashboard。其中有安装命令如下
kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v2.5.1/aio/deploy/recommended.yaml
# 查看Dashboard pod运行情况
kubectl get po -n kubernetes-dashboard在谷歌浏览器启动文件中加入启动参数，用于解决无法访问Dashboard的问题
--test-type --ignore-certificate-errors访问Dashboard
kubectl get svc -n kubernetes-dashboard
# 还没有装ingress，所以我们把dashboard service的spec下的type由ClusterIp改为NodePort的方式就可以访问到dashboard了
# NodePort的意思就是在宿主机上启动一个端口映射到当前服务
kubectl edit svc kubernetes-dashboard -n !$
# 查看暴露的service端口
[root@k8s-master01 ~]# kubectl get svc -n kubernetes-dashboard
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
dashboard-metrics-scraper ClusterIP 10.96.92.72 <none> 8000/TCP 8m57s
kubernetes-dashboard NodePort 10.96.68.151 <none> 443:31532/TCP 8m57s
# 访问（根据自己的实例端口号，通过任意安装了kube-proxy的宿主机或的IP+端口或虚拟IP+端口即可访问到dashboard）
https://192.168.101.101:31532/#/login
# Token方式登陆：页面提示需要token
# 我们需要创建一个超级管理员用户（技术细节后面再说）
cat > /root/admin.yaml << EOF
apiVersion: v1
kind: ServiceAccount
metadata:
name: admin-user
namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: admin-user
annotations:
rbac.authorization.kubernetes.io/autoupdate: "true"
license: 34C7357D6D1C641D4CA1E369E7244F61
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: cluster-admin
subjects:
- kind: ServiceAccount
name: admin-user
namespace: kube-system
EOF
# 创建admin-user用户
kubectl create -f admin.yaml
# 查看admin用户Toekn值
kubectl -n kube-system describe secret $(kubectl -n kube-system get secret | grep admin-user | awk '{print $1}')###11 更好用的Dashboard之Kuboard
# 1.安装
kubectl apply -f https://addons.kuboard.cn/kuboard/kuboard-v3.yaml
# 2.等待 Kuboard v3 就绪(等待 kuboard 名称空间中所有的 Pod 就绪)
watch kubectl get pods -n kuboard
# 3.访问 Kuboard
# 查看kuboard暴露的service
kubectl get svc -A
# 在浏览器中打开链接 http://your-node-ip-address:30080
# 输入初始用户名和密码，并登录
# - 用户名： admin
# - 密码： Kuboard123###2 必要的配置更改
# 将Kube-proxy改为ipvs模式，因为在初始化集群的时候没有对Kube-proxy做配置，所以需要自行修改一下：
# kubeadm的安装方式是把配置文件放在configMap中的，所以我们通过如下方式修改
# 在 master01 节点修改(修改为mode: ipvs)
kubectl edit cm kube-proxy -n kube-system
# 更新Kube-Proxy的Pod：
kubectl patch daemonset kube-proxy -p "{\"spec\":{\"template\":{\"metadata\":{\"annotations\":{\"date\":\"`date +'%s'`\"}}}}}" -n kube-system
# 验证Kube-Proxy模式（默认为iptables）
[root@k8s-master01 ~]# curl 127.0.0.1:10249/proxyMode
ipvs###3 注意事项
kubeadm安装的集群，证书有效期默认是一年。
master节点的kube-apiserver、kube-scheduler、kube-controller-manager、etcd都是以容器运行的。可以通过kubectl get po -n kube-system查看。
kubeadm启动和二进制不同的是：
# 1. kubelet的配置文件在/etc/sysconfig/kubelet和/var/lib/kubelet/config.yaml，修改后需要重启kubelet进程
# 2. 其他组件的配置文件在/etc/kubernetes/manifests目录下，比如kube-apiserver.yaml，该yaml文件更改后kubelet会自动刷新配置，也就是会重启pod。不能再次创建该文件
# 3. kube-proxy的配置在kube-system命名空间下的configmap中，可以通过以下命令修改
kubectl edit cm kube-proxy -n kube-system
# 更改完成后，可以通过patch重启kube-proxy
kubectl patch daemonset kube-proxy -p "{\"spec\":{\"template\":{\"metadata\":{\"annotations\":{\"date\":\"`date +'%s'`\"}}}}}" -n kube-system- Kubeadm安装后，master节点默认不允许部署pod，可以通过以下方式打开
# 例如 dashboard 和 metrics 都是自动部署在 node 节点上的
kubectl get po -A -owide | egrep "(dashboard|metrics)"
# 原因其实是kubeadm的部署方式会默认给所有的Master节点添加一个污点(Taints)
# 查看Taints
[root@k8s-master01 ~]# kubectl describe node -l node-role.kubernetes.io/master= | grep Taints
Taints: node-role.kubernetes.io/master:NoSchedule
Taints: node-role.kubernetes.io/master:NoSchedule
Taints: node-role.kubernetes.io/master:NoSchedule
# 删除Taint
[root@k8s-master01 ~]# kubectl taint node -l node-role.kubernetes.io/master node-role.kubernetes.io/master:NoSchedule-
node/k8s-master01 untainted
node/k8s-master02 untainted
node/k8s-master03 untainted
# 再次查看已删除
[root@k8s-master01 ~]# kubectl describe node -l node-role.kubernetes.io/master= | grep Taints
Taints: <none>
Taints: <none>
Taints: <none>###4 测试 kubernetes 集群
验证项：
- Pod必须能解析Service
- Pod必须能解析跨namespace的Service
- 每个节点都必须要能访问Kubernetes的kubernetes svc 443和kube-dns的service 53
- Pod和Pod之前要能通
- 同namespace能通信
- 跨namespace能通信
- 跨机器能通信
安装busybox
cat<<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: busybox
namespace: default
spec:
containers:
- name: busybox
image: busybox:1.28
command:
- sleep
- "3600"
imagePullPolicy: IfNotPresent
restartPolicy: Always
EOF验证解析
# 同namespace解析
[root@k8s-master01 ~]# kubectl exec busybox -n default -- nslookup kubernetes
Server: 10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local
Name: kubernetes
Address 1: 10.96.0.1 kubernetes.default.svc.cluster.local
# 跨 namespace 解析
[root@k8s-master01 ~]# kubectl exec busybox -n default -- nslookup kube-dns.kube-system
Server: 10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local
Name: kube-dns.kube-system
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local网络通信状态
# 查看集群中所有 namespaces 容器
kubectl get po --all-namespaces
# k8s service
[root@k8s-master01 1.8+]# kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 10h
# k8s 有两个很重要的 svc
# kubernetes service
[root@k8s-master01 ~]# kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 26h
# kube-dns service
[root@k8s-master01 ~]# kubectl get svc -n kube-system
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kube-dns ClusterIP 10.96.0.10 <none> 53/UDP,53/TCP,9153/TCP 26h
metrics-server ClusterIP 10.108.177.15 <none> 443/TCP 71m
# 在所有节点上测试是否和上述两个ClUSTER-IP互通
telnet 10.96.0.1 443
telnet 10.96.0.10 53
# 测试所有的 pod ip 是否能够连通
# 查看每个 pod 的ip
kubectl get po --all-namespaces -owide
# 测试pod之间是否是连通的
# 例如进入master03上的calico-node-7n4hz容器,在容器内ping其他pod的ip
kubectl exec -it calico-node-7n4hz -n kube-system -- sh集群搭建(二进制方式)
二进制安装梳理
# 1. 安装及优化部分
# - 基本环境配置及优化
# - 安装 Runtime（如docker）
# - K8s 组件及Etcd安装
# - 高可用实现
# 2. 集群建立部分
# - 生成集群证书
# - Master 节点配置
# - Node 节点配置
# - CNI 网络插件安装
# 3. Addons 安装
# - Metrics Server 数据采集
# - Dashboard 图形化工具
# - CoreDNS
# ...
# 4. 收尾工作
# - 集群可用性验证
# - 生产必备配置k8s 及etcd安装
以下操作都在 master01 执行
# 下载 k8s 二进制包
wget https://dl.k8s.io/v1.23.1/kubernetes-server-linux-amd64.tar.gz
# 下载 etcd 二进制包
wget https://github.com/etcd-io/etcd/releases/download/v3.5.1/etcd-v3.5.1-linux-amd64.tar.gz
# 解压kubernetes安装文件
tar -xf kubernetes-server-linux-amd64.tar.gz --strip-components=3 -C /usr/local/bin kubernetes/server/bin/kube{let,ctl,-apiserver,-controller-manager,-scheduler,-proxy}
# 解压etcd安装文件
tar -zxvf etcd-v3.5.1-linux-amd64.tar.gz --strip-components=1 -C /usr/local/bin etcd-v3.5.1-linux-amd64/etcd{,ctl}
# 版本查看
kubelet --version
etcdctl version
# 将组件发送到其他节点
MasterNodes='k8s-master02 k8s-master03'
WorkNodes='k8s-node01 k8s-node02'
for NODE in $MasterNodes; do scp /usr/local/bin/kube{let,ctl,-apiserver,-controller-manager,-scheduler,-proxy} $NODE:/usr/local/bin/;scp /usr/local/bin/etcd* $NODE:/usr/local/bin/;done
for NODE in $WorkNodes; do scp /usr/local/bin/kube{let,-proxy} $NODE:/usr/local/bin/; done所有节点 创建/opt/cni/bin目录
# Calico 会用到的目录
mkdir -p /opt/cni/bin二进制生成证书
二进制安装最关键步骤，一步错误全盘皆输，一定要注意每个步骤都要是正确的
Master01下载生成证书工具
wget "https://pkg.cfssl.org/R1.2/cfssl_linux-amd64" -O /usr/local/bin/cfssl
wget "https://pkg.cfssl.org/R1.2/cfssljson_linux-amd64" -O /usr/local/bin/cfssljson
chmod +x /usr/local/bin/cfssl /usr/local/bin/cfssljsonetcd证书
所有Master节点创建etcd证书目录
mkdir -p /etc/etcd/sslMaster01节点生成etcd证书
# 编写生成证书的CSR文件：证书签名请求文件，配置了一些域名、公司、单位
# 注意：过期时间expiry设置为100年
cat > /root/etcd-ca-csr.json << EOF
{
"CN": "etcd",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "CN",
"ST": "Beijing",
"L": "Beijing",
"O": "etcd",
"OU": "Etcd Security"
}
],
"ca": {
"expiry": "876000h"
}
}
EOF
# 生成根证书（其他的客户端证书则由根证书颁发）
cfssl gencert -initca etcd-ca-csr.json | cfssljson -bare /etc/etcd/ssl/etcd-ca
# 创建ca-config文件
cat > /root/ca-config.json << EOF
{
"signing": {
"default": {
"expiry": "876000h"
},
"profiles": {
"kubernetes": {
"usages": [
"signing",
"key encipherment",
"server auth",
"client auth"
],
"expiry": "876000h"
}
}
}
}
EOF
# 编写etcd客户端证书
cat > /root/etcd-csr.json << EOF
{
"CN": "etcd",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "CN",
"ST": "Beijing",
"L": "Beijing",
"O": "etcd",
"OU": "Etcd Security"
}
]
}
EOF
# 生成etcd客户端证书
# hostname要把etcd所在机器的主机名和主机Ip都写上
cfssl gencert \
-ca=/etc/etcd/ssl/etcd-ca.pem \
-ca-key=/etc/etcd/ssl/etcd-ca-key.pem \
-config=ca-config.json \
-hostname=127.0.0.1,k8s-master01,k8s-master02,k8s-master03,192.168.21.10,192.168.21.11,192.168.21.12 \
-profile=kubernetes \
etcd-csr.json | cfssljson -bare /etc/etcd/ssl/etcd
# 将证书复制到其他master节点
MasterNodes='k8s-master02 k8s-master03'
for NODE in $MasterNodes; do
ssh $NODE "mkdir -p /etc/etcd/ssl"
for FILE in etcd-ca-key.pem etcd-ca.pem etcd-key.pem etcd.pem; do
scp /etc/etcd/ssl/${FILE} $NODE:/etc/etcd/ssl/${FILE}
done
donek8s组件证书
所有节点创建kubernetes相关目录
mkdir -p /etc/kubernetes/pki以下所有操作都在 master01 执行
生成apiserver证书
# 编写apiserver根证书文件
cat > /root/ca-csr.json << EOF
{
"CN": "kubernetes",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "CN",
"ST": "Beijing",
"L": "Beijing",
"O": "Kubernetes",
"OU": "Kubernetes-manual"
}
],
"ca": {
"expiry": "876000h"
}
}
EOF
# 生成apiserver根证书（其他的客户端证书则由根证书颁发）
cfssl gencert -initca ca-csr.json | cfssljson -bare /etc/kubernetes/pki/ca
# 创建apiserver客户端证书文件
cat > /root/apiserver-csr.json << EOF
{
"CN": "kube-apiserver",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "CN",
"ST": "Beijing",
"L": "Beijing",
"O": "Kubernetes",
"OU": "Kubernetes-manual"
}
]
}
EOF
# 生成apiserver客户端证书
# 10.96.0.1 是k8s service的网段的第一个ip地址
# 如果说需要更改k8s service网段，那就需要更改10.96.0.1
# 192.168.101.200 为虚拟IP
# 如果不是高可用集群 192.168.101.200 改为为Master01的IP
cfssl gencert -ca=/etc/kubernetes/pki/ca.pem -ca-key=/etc/kubernetes/pki/ca-key.pem -config=ca-config.json -hostname=10.96.0.1,192.168.101.200,127.0.0.1,kubernetes,kubernetes.default,kubernetes.default.svc,kubernetes.default.svc.cluster,kubernetes.default.svc.cluster.local,192.168.101.101,192.168.101.102,192.168.101.103 -profile=kubernetes apiserver-csr.json | cfssljson -bare /etc/kubernetes/pki/apiserver生成apiserver的聚合证书（前面kubeadmin metrics-server安装就用到过这个证书）
相对与apiserver证书，该证书的权限较小。可以让第三方组件使用
# 编写apiserver聚合根证书文件
cat > /root/front-proxy-ca-csr.json << EOF
{
"CN": "kubernetes",
"key": {
"algo": "rsa",
"size": 2048
},
"ca": {
"expiry": "876000h"
}
}
EOF
# 生成apiserver聚合根证书（其他的客户端证书则由根证书颁发）
cfssl gencert -initca front-proxy-ca-csr.json | cfssljson -bare /etc/kubernetes/pki/front-proxy-ca
# 编写apiserver聚合客户端证书文件
cat > /root/front-proxy-client-csr.json << EOF
{
"CN": "front-proxy-client",
"key": {
"algo": "rsa",
"size": 2048
}
}
EOF
# 生成apiserver聚合客户端证书
cfssl gencert -ca=/etc/kubernetes/pki/front-proxy-ca.pem -ca-key=/etc/kubernetes/pki/front-proxy-ca-key.pem -config=ca-config.json -profile=kubernetes front-proxy-client-csr.json | cfssljson -bare /etc/kubernetes/pki/front-proxy-client生成controller-manage的证书
# 编写根证书文件
cat > /root/manager-csr.json << EOF
{
"CN": "system:kube-controller-manager",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "CN",
"ST": "Beijing",
"L": "Beijing",
"O": "system:kube-controller-manager",
"OU": "Kubernetes-manual"
}
]
}
EOF
# 生成controller-manage根证书
cfssl gencert \
-ca=/etc/kubernetes/pki/ca.pem \
-ca-key=/etc/kubernetes/pki/ca-key.pem \
-config=ca-config.json \
-profile=kubernetes \
manager-csr.json | cfssljson -bare /etc/kubernetes/pki/controller-manager
# 生成controller-manage与apiserver通讯的证书
# 注意：如果不是高可用集群，192.168.101.200:8443改为master01的地址，8443改为apiserver的端口，默认是6443
# set-cluster：设置一个集群项
kubectl config set-cluster kubernetes \
--certificate-authority=/etc/kubernetes/pki/ca.pem \
--embed-certs=true \
--server=https://192.168.101.200:8443 \
--kubeconfig=/etc/kubernetes/controller-manager.kubeconfig
# 设置一个环境项，一个上下文（相当于配置了一个用户）
kubectl config set-context system:kube-controller-manager@kubernetes \
--cluster=kubernetes \
--user=system:kube-controller-manager \
--kubeconfig=/etc/kubernetes/controller-manager.kubeconfig
# 设置一个用户项（set-credentials ，设置用户用哪个证书去生成kubeconfig）
kubectl config set-credentials system:kube-controller-manager \
--client-certificate=/etc/kubernetes/pki/controller-manager.pem \
--client-key=/etc/kubernetes/pki/controller-manager-key.pem \
--embed-certs=true \
--kubeconfig=/etc/kubernetes/controller-manager.kubeconfig
# 使用某个环境当做默认环境（kubeconfig是可以配置多个集群的）
kubectl config use-context system:kube-controller-manager@kubernetes \
--kubeconfig=/etc/kubernetes/controller-manager.kubeconfig生成scheduler的证书
# 编写scheduler的根证书文件
cat > /root/scheduler-csr.json << EOF
{
"CN": "system:kube-scheduler",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "CN",
"ST": "Beijing",
"L": "Beijing",
"O": "system:kube-scheduler",
"OU": "Kubernetes-manual"
}
]
}
EOF
# 生成scheduler的根证书文件
cfssl gencert \
-ca=/etc/kubernetes/pki/ca.pem \
-ca-key=/etc/kubernetes/pki/ca-key.pem \
-config=ca-config.json \
-profile=kubernetes \
scheduler-csr.json | cfssljson -bare /etc/kubernetes/pki/scheduler
# 生成scheduler与apiserver通讯的证书
# 注意，如果不是高可用集群，192.168.101.200:8443改为master01的地址，8443改为apiserver的端口，默认是6443
# set-cluster：设置一个集群项
kubectl config set-cluster kubernetes \
--certificate-authority=/etc/kubernetes/pki/ca.pem \
--embed-certs=true \
--server=https://192.168.101.200:8443 \
--kubeconfig=/etc/kubernetes/scheduler.kubeconfig
# 设置一个环境项，一个上下文（相当于配置了一个用户）
kubectl config set-context system:kube-scheduler@kubernetes \
--cluster=kubernetes \
--user=system:kube-scheduler \
--kubeconfig=/etc/kubernetes/scheduler.kubeconfig
# 设置一个用户项（set-credentials ，设置用户用哪个证书去生成kubeconfig）
kubectl config set-credentials system:kube-scheduler \
--client-certificate=/etc/kubernetes/pki/scheduler.pem \
--client-key=/etc/kubernetes/pki/scheduler-key.pem \
--embed-certs=true \
--kubeconfig=/etc/kubernetes/scheduler.kubeconfig
# 使用某个环境当做默认环境（kubeconfig是可以配置多个集群的）
kubectl config use-context system:kube-scheduler@kubernetes \
--kubeconfig=/etc/kubernetes/scheduler.kubeconfig生成管理员根证书文件
# 编写管理员根证书文件
cat > /root/admin-csr.json << EOF
{
"CN": "admin",
"key": {
"algo": "rsa",
"size": 2048
},
"names": [
{
"C": "CN",
"ST": "Beijing",
"L": "Beijing",
"O": "system:masters",
"OU": "Kubernetes-manual"
}
]
}
EOF
# 生成管理员根证书
cfssl gencert \
-ca=/etc/kubernetes/pki/ca.pem \
-ca-key=/etc/kubernetes/pki/ca-key.pem \
-config=ca-config.json \
-profile=kubernetes \
admin-csr.json | cfssljson -bare /etc/kubernetes/pki/admin
# 生成管理员与apiserver通信的证书
# 注意，如果不是高可用集群，192.168.101.200:8443改为master01的地址，8443改为apiserver的端口，默认是6443
kubectl config set-cluster kubernetes \
--certificate-authority=/etc/kubernetes/pki/ca.pem \
--embed-certs=true \
--server=https://192.168.101.200:8443 \
--kubeconfig=/etc/kubernetes/admin.kubeconfig
# # 设置一个环境项，一个上下文（相当于配置了一个用户）
kubectl config set-context kubernetes-admin@kubernetes \
--cluster=kubernetes \
--user=kubernetes-admin \
--kubeconfig=/etc/kubernetes/admin.kubeconfig
# 设置一个用户项（set-credentials ，设置用户用哪个证书去生成kubeconfig）
kubectl config set-credentials kubernetes-admin \
--client-certificate=/etc/kubernetes/pki/admin.pem \
--client-key=/etc/kubernetes/pki/admin-key.pem \
--embed-certs=true \
--kubeconfig=/etc/kubernetes/admin.kubeconfig
# 使用某个环境当做默认环境（kubeconfig是可以配置多个集群的）
kubectl config use-context kubernetes-admin@kubernetes \
--kubeconfig=/etc/kubernetes/admin.kubeconfig生成密钥对（创建ServiceAccount Key -> secret）
# 作用：我们在创建service account时，会生成一个对应的 secret，secret里面是有tokenn的，这个token 是由 controller-manager 生成的， controller-manager 就是基于当前的这个密钥对证书生成的token！
# 生成私钥
openssl genrsa -out /etc/kubernetes/pki/sa.key 2048
# 生成公钥
openssl rsa -in /etc/kubernetes/pki/sa.key -pubout -out /etc/kubernetes/pki/sa.pub将证书发送到其他节点
# 发送证书至其他节点
for NODE in k8s-master02 k8s-master03; do
for FILE in $(ls /etc/kubernetes/pki | grep -v etcd); do
scp /etc/kubernetes/pki/${FILE} $NODE:/etc/kubernetes/pki/${FILE};
done;
for FILE in admin.kubeconfig controller-manager.kubeconfig scheduler.kubeconfig; do
scp /etc/kubernetes/${FILE} $NODE:/etc/kubernetes/${FILE};
done;
done查看证书文件
[root@k8s-master01 ~]# echo "$(ls /etc/kubernetes/pki)"
admin.csr
admin-key.pem
admin.pem
apiserver.csr
apiserver-key.pem
apiserver.pem
ca.csr
ca-key.pem
ca.pem
controller-manager.csr
controller-manager-key.pem
controller-manager.pem
front-proxy-ca.csr
front-proxy-ca-key.pem
front-proxy-ca.pem
front-proxy-client.csr
front-proxy-client-key.pem
front-proxy-client.pem
sa.key
sa.pub
scheduler.csr
scheduler-key.pem
scheduler.pem
[root@k8s-master01 ~]# ls /etc/kubernetes/pki | wc -l
23二进制高可用Etcd集群搭建
注意：
etcd配置大致相同，注意修改每个Master节点的etcd配置的主机名和IP地址
2380端口用于集群通信，2379端口用于客户端连接
就算Master节点只有一个，Etcd也强烈建议至少三集群。因为Etcd是k8s的数据库，单节点Etcd一旦宕机可能集群数据就丢失了
Master01
cat > /etc/etcd/etcd.config.yml << EOF
name: 'k8s-master01'
data-dir: /var/lib/etcd
wal-dir: /var/lib/etcd/wal
snapshot-count: 5000
heartbeat-interval: 100
election-timeout: 1000
quota-backend-bytes: 0
listen-peer-urls: 'https://192.168.101.101:2380'
listen-client-urls: 'https://192.168.101.101:2379,http://127.0.0.1:2379'
max-snapshots: 3
max-wals: 5
cors:
initial-advertise-peer-urls: 'https://192.168.101.101:2380'
advertise-client-urls: 'https://192.168.101.101:2379'
discovery:
discovery-fallback: 'proxy'
discovery-proxy:
discovery-srv:
initial-cluster: 'k8s-master01=https://192.168.101.101:2380,k8s-master02=https://192.168.101.102:2380,k8s-master03=https://192.168.101.103:2380'
initial-cluster-token: 'etcd-k8s-cluster'
initial-cluster-state: 'new'
strict-reconfig-check: false
enable-v2: true
enable-pprof: true
proxy: 'off'
proxy-failure-wait: 5000
proxy-refresh-interval: 30000
proxy-dial-timeout: 1000
proxy-write-timeout: 5000
proxy-read-timeout: 0
client-transport-security:
cert-file: '/etc/kubernetes/pki/etcd/etcd.pem'
key-file: '/etc/kubernetes/pki/etcd/etcd-key.pem'
client-cert-auth: true
trusted-ca-file: '/etc/kubernetes/pki/etcd/etcd-ca.pem'
auto-tls: true
peer-transport-security:
cert-file: '/etc/kubernetes/pki/etcd/etcd.pem'
key-file: '/etc/kubernetes/pki/etcd/etcd-key.pem'
peer-client-cert-auth: true
trusted-ca-file: '/etc/kubernetes/pki/etcd/etcd-ca.pem'
auto-tls: true
debug: false
log-package-levels:
log-outputs: [default]
force-new-cluster: false
EOFMaster02
# 在Master01的配置基础上只需修改部分参数
...
name: 'k8s-master02'
...
listen-peer-urls: 'https://192.168.101.102:2380'
listen-client-urls: 'https://192.168.101.102:2379,http://127.0.0.1:2379'
...
initial-advertise-peer-urls: 'https://192.168.101.102:2380'
advertise-client-urls: 'https://192.168.101.102:2379'
...Master03
# 在Master01的配置基础上只需修改部分参数
...
name: 'k8s-master03'
...
listen-peer-urls: 'https://192.168.101.103:2380'
listen-client-urls: 'https://192.168.101.103:2379,http://127.0.0.1:2379'
...
initial-advertise-peer-urls: 'https://192.168.101.103:2380'
advertise-client-urls: 'https://192.168.101.103:2379'
...创建 Service
所有Master节点创建etcd service
cat > /usr/lib/systemd/system/etcd.service << EOF
[Unit]
Description=Etcd Service
Documentation=https://coreos.com/etcd/docs/latest/
After=network.target
[Service]
Type=notify
ExecStart=/usr/local/bin/etcd --config-file=/etc/etcd/etcd.config.yml
Restart=on-failure
RestartSec=10
LimitNOFILE=65536
[Install]
WantedBy=multi-user.target
Alias=etcd3.service
EOF所有Master节点创建etcd的证书目录并启动
# 注意：三个节点尽量同时启动，否则可能会启动失败
mkdir /etc/kubernetes/pki/etcd
ln -s /etc/etcd/ssl/* /etc/kubernetes/pki/etcd/
systemctl daemon-reload && systemctl enable --now etcd
# 检查是否报错
tail -f -n 200 /var/log/messages查看etcd状态
export ETCDCTL_API=3
etcdctl --endpoints="192.168.101.101:2379,192.168.101.102:2379,192.168.101.103:2379" --cacert=/etc/kubernetes/pki/etcd/etcd-ca.pem --cert=/etc/kubernetes/pki/etcd/etcd.pem --key=/etc/kubernetes/pki/etcd/etcd-key.pem endpoint status --write-out=tableK8s 集群高可用配置
注意：
- 如果不是高可用集群，haproxy和keepalived无需安装
- 如果在云上安装也无需执行此节的步骤可以直接使用云上的lb。比如阿里云slb、腾讯云elb等
- 公有云要用公有云自带的负载均衡，比如阿里云的SLB、腾讯云的ELB用来替代haproxy和keepalived，因为公有云大部分都是不支持keepalived的，另外如果用阿里云的话kubectl控制端不能放在master节点。推荐使用腾讯云，因为阿里云的slb有回环的问题，也就是slb代理的服务器不能反向访问SLB，但是腾讯云修复了这个问题。
安装与配置 keepalived、haproxy 与 kubeadm 方式安装K8S集群一致！
重要的！！haproxy 的端口由 16443改成了 8443。在haproxy配置文件中记得修改！
二进制配置Master节点
# 所有节点创建相关目录
mkdir -p \
/etc/kubernetes/manifests \
/etc/systemd/system/kubelet.service.d \
/var/lib/kubelet \
/var/log/kubernetesApiServer
所有Master节点创建kube-apiserver service
Master01配置
注意：其中 10.96.0.0/12 为 k8s service 网段
cat > /usr/lib/systemd/system/kube-apiserver.service << EOF
[Unit]
Description=Kubernetes API Server
Documentation=https://github.com/kubernetes/kubernetes
After=network.target
[Service]
ExecStart=/usr/local/bin/kube-apiserver \
--v=2 \
--logtostderr=true \
--allow-privileged=true \
--bind-address=0.0.0.0 \
--secure-port=6443 \
--insecure-port=0 \
--advertise-address=192.168.101.101 \
--service-cluster-ip-range=10.96.0.0/12 \
--service-node-port-range=30000-32767 \
--etcd-servers=https://192.168.101.101:2379,https://192.168.101.102:2379,https://192.168.101.103:2379 \
--etcd-cafile=/etc/etcd/ssl/etcd-ca.pem \
--etcd-certfile=/etc/etcd/ssl/etcd.pem \
--etcd-keyfile=/etc/etcd/ssl/etcd-key.pem \
--client-ca-file=/etc/kubernetes/pki/ca.pem \
--tls-cert-file=/etc/kubernetes/pki/apiserver.pem \
--tls-private-key-file=/etc/kubernetes/pki/apiserver-key.pem \
--kubelet-client-certificate=/etc/kubernetes/pki/apiserver.pem \
--kubelet-client-key=/etc/kubernetes/pki/apiserver-key.pem \
--service-account-key-file=/etc/kubernetes/pki/sa.pub \
--service-account-signing-key-file=/etc/kubernetes/pki/sa.key \
--service-account-issuer=https://kubernetes.default.svc.cluster.local \
--kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname \
--enable-admission-plugins=NamespaceLifecycle,LimitRanger,ServiceAccount,DefaultStorageClass,DefaultTolerationSeconds,NodeRestriction,ResourceQuota \
--authorization-mode=Node,RBAC \
--enable-bootstrap-token-auth=true \
--requestheader-client-ca-file=/etc/kubernetes/pki/front-proxy-ca.pem \
--proxy-client-cert-file=/etc/kubernetes/pki/front-proxy-client.pem \
--proxy-client-key-file=/etc/kubernetes/pki/front-proxy-client-key.pem \
--requestheader-allowed-names=aggregator \
--requestheader-group-headers=X-Remote-Group \
--requestheader-extra-headers-prefix=X-Remote-Extra- \
--requestheader-username-headers=X-Remote-User
# --token-auth-file=/etc/kubernetes/token.csv
Restart=on-failure
RestartSec=10s
LimitNOFILE=65535
[Install]
WantedBy=multi-user.target
EOFmaster02
# 与 master01 配置基本一致，只修改部分参数
...
--advertise-address=192.168.101.102
...master03
# 与 master01 配置基本一致，只修改部分参数
...
--advertise-address=192.168.101.103
...所有master启动 ApiService
# 启动
systemctl daemon-reload && systemctl enable --now kube-apiserver
# 检查状态
systemctl status kube-apiserver
# 如果系统日志有这些提示可以忽略
transport: loopyWriter.run returning. connection error: desc = "transport is closing"ControllerManager
所有Master节点配置kube-controller-manager service（所有master节点配置一样）
注意：其中 172.16.0.0/12 为 k8s pod 网段
cat > /usr/lib/systemd/system/kube-controller-manager.service << EOF
[Unit]
Description=Kubernetes Controller Manager
Documentation=https://github.com/kubernetes/kubernetes
After=network.target
[Service]
ExecStart=/usr/local/bin/kube-controller-manager \
--v=2 \
--logtostderr=true \
--address=127.0.0.1 \
--root-ca-file=/etc/kubernetes/pki/ca.pem \
--cluster-signing-cert-file=/etc/kubernetes/pki/ca.pem \
--cluster-signing-key-file=/etc/kubernetes/pki/ca-key.pem \
--service-account-private-key-file=/etc/kubernetes/pki/sa.key \
--kubeconfig=/etc/kubernetes/controller-manager.kubeconfig \
--leader-elect=true \
--use-service-account-credentials=true \
--node-monitor-grace-period=40s \
--node-monitor-period=5s \
--pod-eviction-timeout=2m0s \
--controllers=*,bootstrapsigner,tokencleaner \
--allocate-node-cidrs=true \
--cluster-cidr=172.16.0.0/12 \
--requestheader-client-ca-file=/etc/kubernetes/pki/front-proxy-ca.pem \
--node-cidr-mask-size=24
Restart=always
RestartSec=10s
[Install]
WantedBy=multi-user.target
EOF所有Master节点启动kube-controller-manager
# 启动
systemctl daemon-reload && systemctl enable --now kube-controller-manager
# 查看启动状态
systemctl status kube-controller-managerScheduler
所有Master节点配置kube-scheduler service（所有master节点配置一样）
cat > /usr/lib/systemd/system/kube-scheduler.service << EOF
[Unit]
Description=Kubernetes Scheduler
Documentation=https://github.com/kubernetes/kubernetes
After=network.target
[Service]
ExecStart=/usr/local/bin/kube-scheduler \
--v=2 \
--logtostderr=true \
--address=127.0.0.1 \
--leader-elect=true \
--kubeconfig=/etc/kubernetes/scheduler.kubeconfig
Restart=always
RestartSec=10s
[Install]
WantedBy=multi-user.target
EOF所有Master节点启动
systemctl daemon-reload && systemctl enable --now kube-schedulerTLS Bootstrapping配置
对于 Node 节点的 Kubelet，Kube-Proxy，它们也是需要和 api-server进行通信的！而Kubelet 是和主机有关的 (与主机名和主机Ip地址有绑定关系)，所以说它的证书不能用一个配置文件统一生成，每一个节点的证书都是不一样的。
因为可能有几百上千的 Node 节点，我们不可能手动为每个节点生成证书。所以我们需要一种机制自动的为所有 Kubelet 生成证书。 而 TLS Bootstrapping 便可以实现为所有 Node 节点自动颁发证书。
Master01创建bootstrap：
# 创建 bootstrap.secret.yaml
cat > /root/bootstrap.secret.yaml << EOF
apiVersion: v1
kind: Secret
metadata:
name: bootstrap-token-c8ad9c
namespace: kube-system
type: bootstrap.kubernetes.io/token
stringData:
description: "The default bootstrap token generated by 'kubelet '."
token-id: c8ad9c
token-secret: 2e4d610cf3e7426e
usage-bootstrap-authentication: "true"
usage-bootstrap-signing: "true"
auth-extra-groups: system:bootstrappers:default-node-token,system:bootstrappers:worker,system:bootstrappers:ingress
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: kubelet-bootstrap
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: system:node-bootstrapper
subjects:
- apiGroup: rbac.authorization.k8s.io
kind: Group
name: system:bootstrappers:default-node-token
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: node-autoapprove-bootstrap
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: system:certificates.k8s.io:certificatesigningrequests:nodeclient
subjects:
- apiGroup: rbac.authorization.k8s.io
kind: Group
name: system:bootstrappers:default-node-token
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: node-autoapprove-certificate-rotation
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: system:certificates.k8s.io:certificatesigningrequests:selfnodeclient
subjects:
- apiGroup: rbac.authorization.k8s.io
kind: Group
name: system:nodes
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
annotations:
rbac.authorization.kubernetes.io/autoupdate: "true"
labels:
kubernetes.io/bootstrapping: rbac-defaults
name: system:kube-apiserver-to-kubelet
rules:
- apiGroups:
- ""
resources:
- nodes/proxy
- nodes/stats
- nodes/log
- nodes/spec
- nodes/metrics
verbs:
- "*"
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: system:kube-apiserver
namespace: ""
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: system:kube-apiserver-to-kubelet
subjects:
- apiGroup: rbac.authorization.k8s.io
kind: User
name: kube-apiserver
EOF
# Master01创建bootstrap
# 注意：如果不是高可用集群，192.168.101.200:8443 改为master01的地址，8443改为apiserver的端口，默认是6443
# 设置集群项
kubectl config set-cluster kubernetes \
--certificate-authority=/etc/kubernetes/pki/ca.pem \
--embed-certs=true \
--server=https://192.168.101.200:8443 \
--kubeconfig=/etc/kubernetes/bootstrap-kubelet.kubeconfig
# 设置用户项
kubectl config set-credentials tls-bootstrap-token-user \
--token=c8ad9c.2e4d610cf3e7426e \
--kubeconfig=/etc/kubernetes/bootstrap-kubelet.kubeconfig
# 设置环境项
kubectl config set-context tls-bootstrap-token-user@kubernetes \
--cluster=kubernetes \
--user=tls-bootstrap-token-user \
--kubeconfig=/etc/kubernetes/bootstrap-kubelet.kubeconfig
# 使用某个环境当作默认环境
kubectl config use-context tls-bootstrap-token-user@kubernetes \
--kubeconfig=/etc/kubernetes/bootstrap-kubelet.kubeconfig
# 注意：
# 1.如果要修改bootstrap.secret.yaml的token-id和token-secret。需要保证下面的字符串一致的并且位数是一样的。
apiVersion: v1
kind: Secret
metadata:
name: bootstrap-token-c8ad9c
...
================================
stringData:
description: "The default bootstrap token generated by 'kubelet '."
token-id: c8ad9c
token-secret: 2e4d610cf3e7426e
....
# 2.还要保证上面生成kube-config 命令的--token=c8ad9c.2e4d610cf3e7426e与bootstrap.secret.yaml中修改的字符串要一致（c8ad9c.2e4d610cf3e7426e）master01 使用 kubectl 创建 bootstarp token
# 要想正常使用 kubectl命令，还需要配置 admin.kubeconfig
# 前面 kubeadm 使用kubectl命令时已经讲过
mkdir -p /root/.kube
cp /etc/kubernetes/admin.kubeconfig /root/.kube/config
# 创建 bootstarp token
kubectl create -f bootstrap.secret.yaml二进制 Node 节点配置
kubelet配置
Master01节点复制证书至Node节点
cd /etc/kubernetes/
# 向所有节点发送了根证书、聚合证书、bootstrap
for NODE in k8s-master02 k8s-master03 k8s-node01 k8s-node02; do
ssh $NODE mkdir -p /etc/kubernetes/pki
for FILE in pki/ca.pem pki/ca-key.pem pki/front-proxy-ca.pem bootstrap-kubelet.kubeconfig; do
scp /etc/kubernetes/$FILE $NODE:/etc/kubernetes/${FILE}
done
done所有节点kubelet配置
# 创建相关目录
mkdir -p /var/lib/kubelet /var/log/kubernetes /etc/systemd/system/kubelet.service.d /etc/kubernetes/manifests/
# 配置kubelet service
cat > /usr/lib/systemd/system/kubelet.service << EOF
[Unit]
Description=Kubernetes Kubelet
Documentation=https://github.com/kubernetes/kubernetes
[Service]
ExecStart=/usr/local/bin/kubelet
Restart=always
StartLimitInterval=0
RestartSec=10
[Install]
WantedBy=multi-user.target
EOF
# 所有节点配置kubelet service的配置文件（也可以写到kubelet.service）
# 注意：因为使用EOF，所有下面配置的 $ 要转义
# 如果Runtime为Containerd，请使用如下Kubelet的配置
cat > /etc/systemd/system/kubelet.service.d/10-kubelet.conf << EOF
[Service]
Environment="KUBELET_KUBECONFIG_ARGS=--bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.kubeconfig --kubeconfig=/etc/kubernetes/kubelet.kubeconfig"
Environment="KUBELET_SYSTEM_ARGS=--network-plugin=cni --cni-conf-dir=/etc/cni/net.d --cni-bin-dir=/opt/cni/bin --container-runtime=remote --runtime-request-timeout=15m --container-runtime-endpoint=unix:///run/containerd/containerd.sock --cgroup-driver=systemd"
Environment="KUBELET_CONFIG_ARGS=--config=/etc/kubernetes/kubelet-conf.yml"
Environment="KUBELET_EXTRA_ARGS=--node-labels=node.kubernetes.io/node='' "
ExecStart=
ExecStart=/usr/local/bin/kubelet \$KUBELET_KUBECONFIG_ARGS \$KUBELET_CONFIG_ARGS \$KUBELET_SYSTEM_ARGS \$KUBELET_EXTRA_ARGS
EOF
# 如果Runtime为Docker，请使用如下Kubelet的配置
cat > /etc/systemd/system/kubelet.service.d/10-kubelet.conf << EOF
[Service]
Environment="KUBELET_KUBECONFIG_ARGS=--bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.kubeconfig --kubeconfig=/etc/kubernetes/kubelet.kubeconfig"
Environment="KUBELET_SYSTEM_ARGS=--network-plugin=cni --cni-conf-dir=/etc/cni/net.d --cni-bin-dir=/opt/cni/bin"
Environment="KUBELET_CONFIG_ARGS=--config=/etc/kubernetes/kubelet-conf.yml --pod-infra-container-image=registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.5"
Environment="KUBELET_EXTRA_ARGS=--node-labels=node.kubernetes.io/node='' "
ExecStart=
ExecStart=/usr/local/bin/kubelet \$KUBELET_KUBECONFIG_ARGS \$KUBELET_CONFIG_ARGS \$KUBELET_SYSTEM_ARGS \$KUBELET_EXTRA_ARGS
EOF创建kubelet的配置文件
注意：如果更改了k8s的service网段，需要更改kubelet-conf.yml 的clusterDNS:配置，改成 k8s Service 网段的第十个地址，比如 10.96.0.10
cat > /etc/kubernetes/kubelet-conf.yml << EOF
apiVersion: kubelet.config.k8s.io/v1beta1
kind: KubeletConfiguration
address: 0.0.0.0
port: 10250
readOnlyPort: 10255
authentication:
anonymous:
enabled: false
webhook:
cacheTTL: 2m0s
enabled: true
x509:
clientCAFile: /etc/kubernetes/pki/ca.pem
authorization:
mode: Webhook
webhook:
cacheAuthorizedTTL: 5m0s
cacheUnauthorizedTTL: 30s
cgroupDriver: systemd
cgroupsPerQOS: true
clusterDNS:
- 10.96.0.10
clusterDomain: cluster.local
containerLogMaxFiles: 5
containerLogMaxSize: 10Mi
contentType: application/vnd.kubernetes.protobuf
cpuCFSQuota: true
cpuManagerPolicy: none
cpuManagerReconcilePeriod: 10s
enableControllerAttachDetach: true
enableDebuggingHandlers: true
enforceNodeAllocatable:
- pods
eventBurst: 10
eventRecordQPS: 5
evictionHard:
imagefs.available: 15%
memory.available: 100Mi
nodefs.available: 10%
nodefs.inodesFree: 5%
evictionPressureTransitionPeriod: 5m0s
failSwapOn: true
fileCheckFrequency: 20s
hairpinMode: promiscuous-bridge
healthzBindAddress: 127.0.0.1
healthzPort: 10248
httpCheckFrequency: 20s
imageGCHighThresholdPercent: 85
imageGCLowThresholdPercent: 80
imageMinimumGCAge: 2m0s
iptablesDropBit: 15
iptablesMasqueradeBit: 14
kubeAPIBurst: 10
kubeAPIQPS: 5
makeIPTablesUtilChains: true
maxOpenFiles: 1000000
maxPods: 110
nodeStatusUpdateFrequency: 10s
oomScoreAdj: -999
podPidsLimit: -1
registryBurst: 10
registryPullQPS: 5
resolvConf: /etc/resolv.conf
rotateCertificates: true
runtimeRequestTimeout: 2m0s
serializeImagePulls: true
staticPodPath: /etc/kubernetes/manifests
streamingConnectionIdleTimeout: 4h0m0s
syncFrequency: 1m0s
volumeStatsAggPeriod: 1m0s
EOF启动所有节点kubelet
systemctl daemon-reload && systemctl enable --now kubelet
# 此时系统日志/var/log/messages显示只有如下信息为正常(还没安装cni网络插件)
Unable to update cni config: no networks found in /etc/cni/net.d
# 如果有很多报错日志，或者有大量看不懂的报错
# 说明kubelet的配置有误，需要检查kubelet配置Master01 查看集群状态
kubectl get nodekube-proxy配置
以下操作只在Master01执行
# 注意，如果不是高可用集群，192.168.101.200:8443改为master01的地址，8443改为apiserver的端口，默认是6443
# 步骤1
kubectl -n kube-system create serviceaccount kube-proxy
# 步骤2
kubectl create clusterrolebinding system:kube-proxy \
--clusterrole system:node-proxier \
--serviceaccount kube-system:kube-proxy
# 步骤3
# 变量声明
SECRET=$(kubectl -n kube-system get sa/kube-proxy \
--output=jsonpath='{.secrets[0].name}')
JWT_TOKEN=$(kubectl -n kube-system get secret/$SECRET \
--output=jsonpath='{.data.token}' | base64 -d)
PKI_DIR=/etc/kubernetes/pki
K8S_DIR=/etc/kubernetes
# 设置集群项
kubectl config set-cluster kubernetes \
--certificate-authority=/etc/kubernetes/pki/ca.pem \
--embed-certs=true \
--server=https://192.168.101.200:8443 \
--kubeconfig=${K8S_DIR}/kube-proxy.kubeconfig
# 设置用户项
kubectl config set-credentials kubernetes \
--token=${JWT_TOKEN} \
--kubeconfig=/etc/kubernetes/kube-proxy.kubeconfig
# 设置环境项
kubectl config set-context kubernetes \
--cluster=kubernetes \
--user=kubernetes \
--kubeconfig=/etc/kubernetes/kube-proxy.kubeconfig
# 使用某个环境当作默认环境
kubectl config use-context kubernetes \
--kubeconfig=/etc/kubernetes/kube-proxy.kubeconfig
# 将kubeconfig发送至其他节点
for NODE in k8s-master02 k8s-master03 k8s-node01 k8s-node02; do
scp /etc/kubernetes/kube-proxy.kubeconfig $NODE:/etc/kubernetes/kube-proxy.kubeconfig
done所有节点添加kube-proxy的配置和service文件：
# service文件
cat > /usr/lib/systemd/system/kube-proxy.service << EOF
[Unit]
Description=Kubernetes Kube Proxy
Documentation=https://github.com/kubernetes/kubernetes
After=network.target
[Service]
ExecStart=/usr/local/bin/kube-proxy \
--config=/etc/kubernetes/kube-proxy.yaml \
--v=2
Restart=always
RestartSec=10s
[Install]
WantedBy=multi-user.target
EOF
# 配置文件
# 如果更改了集群Pod的网段，需要更改kube-proxy.yaml的clusterCIDR为自己的Pod网段
cat > /etc/kubernetes/kube-proxy.yaml << EOF
apiVersion: kubeproxy.config.k8s.io/v1alpha1
bindAddress: 0.0.0.0
clientConnection:
acceptContentTypes: ""
burst: 10
contentType: application/vnd.kubernetes.protobuf
kubeconfig: /etc/kubernetes/kube-proxy.kubeconfig
qps: 5
clusterCIDR: 172.16.0.0/12
configSyncPeriod: 15m0s
conntrack:
max: null
maxPerCore: 32768
min: 131072
tcpCloseWaitTimeout: 1h0m0s
tcpEstablishedTimeout: 24h0m0s
enableProfiling: false
healthzBindAddress: 0.0.0.0:10256
hostnameOverride: ""
iptables:
masqueradeAll: false
masqueradeBit: 14
minSyncPeriod: 0s
syncPeriod: 30s
ipvs:
masqueradeAll: true
minSyncPeriod: 5s
scheduler: "rr"
syncPeriod: 30s
kind: KubeProxyConfiguration
metricsBindAddress: 127.0.0.1:10249
mode: "ipvs"
nodePortAddresses: null
oomScoreAdj: -999
portRange: ""
udpIdleTimeout: 250ms
EOF所有节点启动kube-proxy
systemctl daemon-reload && systemctl enable --now kube-proxyCNI 网络插件 Calico
以下步骤只在master01执行
在/root下 创建 calico-etcd.yaml 文件 与 calico.yaml 文件
修改配置文件
# 更改calico的网段，主要需要将红色部分的网段，改为自己的Pod网段
sed -i "s#POD_CIDR#172.16.0.0/12#g" /root/calico.yaml
# 检查网段是自己的Pod网段
grep "IPV4POOL_CIDR" calico.yaml -A 1部署 calico
kubectl apply -f calico.yaml查看容器状态
kubectl get po -n kube-system如果容器状态异常可以使用kubectl describe 或者kubectl logs查看容器的日志
###0 安装 CoreDNS
注意：如果更改了k8s service的网段需要将coredns的serviceIP改成k8s service网段的第十个IP
在 /root 下 创建 coredns.yaml 文件
COREDNS_SERVICE_IP="$(kubectl get svc | grep kubernetes | awk '{print $3}')0"
sed -i "s#KUBEDNS_SERVICE_IP#${COREDNS_SERVICE_IP}#g" /root/coredns.yaml
# 安装coredns
kubectl create -f /root/coredns.yaml###1 Metrics
在新版的Kubernetes中系统资源的采集均使用Metrics-server，可以通过Metrics采集节点和Pod的内存、磁盘、CPU和网络的使用率。
在Master01下执行如下操作：
在 /root 下 创建metrics的 yaml配置文件 comp.yaml
安装 metrics server
kubectl create -f comp.yaml
# 等待metrics server启动然后查看状态
kubectl top node###2 Dashboard
与 kubeadm 安装方式一致
###3 二进制高可用集群可用性验
与 kubeadm 方式验证一致
###4 生产环境关键性配置
所有节点配置docker，采用containerd作为Runtime无需配置
vim /etc/docker/daemon.json
{
"registry-mirrors": [
"https://registry.docker-cn.com",
"http://hub-mirror.c.163.com",
"https://docker.mirrors.ustc.edu.cn"
],
"exec-opts": ["native.cgroupdriver=systemd"],
"max-concurrent-downloads": 10,
"max-concurrent-uploads": 5,
"log-opts": {
"max-size": "300m",
"max-file": "2"
},
"live-restore": true
}controller-manager 配置
vim /usr/lib/systemd/system/kube-controller-manager.service
# 注释掉，新版已默认为true
# --feature-gates=RotateKubeletClientCertificate=true,RotateKubeletServerCertificate=true \
# 新增，设置controller-manager颁发的证书有效期100年（最大好像5年），快到期后bootstrap又会自动颁发
--cluster-signing-duration=876000h0m0s \kubelet service 配置
[Service]
Environment="KUBELET_KUBECONFIG_ARGS=--kubeconfig=/etc/kubernetes/kubelet.kubeconfig --bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.kubeconfig"
Environment="KUBELET_SYSTEM_ARGS=--network-plugin=cni --cni-conf-dir=/etc/cni/net.d --cni-bin-dir=/opt/cni/bin"
Environment="KUBELET_CONFIG_ARGS=--config=/etc/kubernetes/kubelet-conf.yml --pod-infra-container-image=registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.6"
Environment="KUBELET_EXTRA_ARGS=--tls-cipher-suites=TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256,TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384 --image-pull-progress-deadline=30m"
ExecStart=
ExecStart=/usr/local/bin/kubelet $KUBELET_KUBECONFIG_ARGS $KUBELET_CONFIG_ARGS $KUBELET_SYSTEM_ARGS $KUBELET_EXTRA_ARGS
=======================
# 新增1：如果公司有安全团队，可能会对k8s进行扫描。但是k8s默认的加密方式是非常简单的，一扫描就会扫出漏洞。所以我们改一下它的加密方式
--tls-cipher-suites=TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256,TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384
# 新增2：kubectl下载镜像的超时时间设置为30min，避免在公网下下载慢循环下载
--image-pull-progress-deadline=30mkubelet config 配置
vim /etc/kubernetes/kubelet-conf.yml
# 添加如下配置
rotateServerCertificates: true #
allowedUnsafeSysctls: # 允许修改内核（涉及安全问题，按需配置）
- "net.core*"
- "net.ipv4.*"
kubeReserved: # 为 k8s 组件预留资源
cpu: "1"
memory: 1Gi
ephemeral-storage: 10Gi
systemReserved: # 为系统预留资源
cpu: "1"
memory: 1Gi
ephemeral-storage: 10Gi###5 TLS Bootstrapping 原理
Kubelet 与其他组件获得证书方式不一样，它是自动的。因为手动生成证书的过程比较复杂，加入有100个node节点就需要生成100次kubelet证书，这肯定是不推荐的！！
以node01举例，我们在配置一个node节点时，上面是没有 kubelet.kubeconfig 的。那它后面是如何出现的呢？其实就是用 bootstrap-kubelet.kubeconfig （它是 Bootstraping 认证的 kubeconfig ）去和apiserver节点交互，自动的申请了一个 kubelet.kubeconfig 放在了该 node 节点的 /etc/kubernetes 下，最后再启动 kubeclet 进程。
Kubelet 启动过程
# 启动过程
# 1. 查找 kubelet kubeconfig 文件，文件一般位于 /etc/kubernetes/kubelet.kubeconfig
# 2. 从kubeconfig文件中检索 APIServer 的 URL 和 证书
# 3. 尝试使用这些 证书 来与 API 服务器通信TLS Bootstrapping 初始化流程
包含 CSR 申请和证书颁发原理 与 证书自动续期原理
# 1. Kubelet 启动
# 2. Kubelet 查看 kubelet.kubeconfig 文件，假设没有这个文件
# 3. kubelet就会去查看本地的 bootstrap.kubeconfig
# 4. Kubelet 读取bootstrap.kubeconfig文件，检索 APIServer 的 url 和一个 token
# 5. kubelet 连接 APIServer，使用这个token进行认证
# a. APIServer 会识别 tokenId，然后查找该 tokenId 对应的 bootstrap 的一个 secret
# b. APIServer 找到这个secret中的 auth-extra-groups 字段识别，就会把这个token识别成一个
# username，名称是 system:bootstrap:<token-id> ，属于 system:bootstrappers 这个组
# 这个组具有申请 CSR 的权限，该组的权限绑定在一个叫 system:node-bootstrrapper 的
# clusterrole（clusterrole 是 k8s 集群级别的权限控制，它作用整个k8s集群。与之对应的是
# clusterrolebinding 集群权限的绑定，它可以帮某个clusterrole 绑定到一个用户、组或
# serviceaccount）
# c. CSR：相当于一个申请表，可以拿着这个申请表去申请证书
# 6. 经过上面的认证，kubelet就有了一个创建和检索 CSR 的权限
# 7. kubelet 为自己创建一个 CSR ，名称为 kubernetes.io/kube-apiserver-client-kubelet
# 8. 该 CSR 被允许有两种方式
# a. k8s 管理员使用kubectl手动的颁发证书（就是一条命令）
# b. 如果配置了相关权限，kube-controller-manager 会自动同意
# x. Controller-manager 有一个CSRApprovingController,它会校验 kubectl 发来的 csr 的usrnane和group是否有
# 创建 csr 的权限，而且还要验证签发者是否是kubernetes.io/kube-apiserver-client-kubelet
# y. Controller-manager 同意 CSR 请求
# 9. CSR 被同意后， Controller-manager 创建 kubectl 的证书文件
# 10.Controller-manager 将证书更新至 CSR 的 status 字段
# 11.Kubectl 从 apiserver 获取证书
# 12.Kubelet从获取到的key和证书文件创建kubelet.kubeconfig
# 13.Kubelet 启动完成并正常工作
# 14.可选：如果配置了自动续期，kubelet会在证书文件快过期时利用之前的kubeconfig文件去申请一个新的证书，相当于续约
# 15.新的证书被同意或签发取决于我们的配置（自动或手动）
